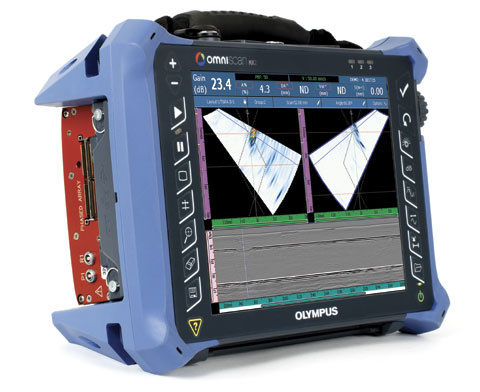

OmniScan MX2
十多年来，Olympus一直是研发模块化NDT检测平台的业内公认的先进企业，其生产的OmniScan MX是迄今为止很成功的便携式、模块化相控阵检测仪器，世界各地正在使用的OmniScan MX仪器已有成千上万台。
现在，Olympus推出了一款使用TOFD技术的新型相控阵模块，一款新型UT模块，以及新软件程序（NDT SetupBuilder和新版OmniPC），这些新型模块与新推出的软件程序拓展了业已极为成功的OmniScan MX2
的性能，提高了无损探伤工作流程的效率。
OmniScan MX2这款第二代仪器，不仅可以与10多种相控阵和超声模块相兼容，而且还提高了检测效率：其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高级AUT的高水平应用。为NDT专家研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。
OmniScan MX2这款便携式、模块化的仪器不仅具有高采集速率，而且新添了多种强大的软件功能，因此可以更为有效地进行手动和自动检测。
| 一般规格 | |
|
外型尺寸 （宽 x 高 x 厚） |
325 mm x 235 mm x 130 mm （12.8 in. x 9.3 in. x 5.1 in.） |
| 重量 | 3.2公斤，不含模块，带一节电池。 |
| 数据存储 | |
| 存储设备 | SDHC卡，大多数标准USB存储装置，或快速以太网 |
| 数据文件容量 | 300 MB |
| I/O端口 | |
| USB端口 | 3个 |
| 音频报警 | 是 |
| 视频输出 | 视频输出（SVGA） |
| 以太网 | 10/100 Mbps |
| 输入/输出线缆 | |
| 编码器 | 双轴编码器线（正交、向上、向下或时钟/方向） |
| 数字输入 | 4个数字TTL输入，5 V |
| 数字输出 | 4个数字TTL输出，5 V，15 mA |
| 采集开启/关闭装置 | 远程采集启动TTL，5 V |
| 电源输出线 | 5 V，500 mA电源输出线（带短路保护） |
| 报警 | 3 TTL，5 V，15 mA |
| 模拟输出 | 2个模拟输出（12比特），±5 V，10 kΩ |
| 步速输入 | 5 V TTL步速输入 |
| 显示 | |
| 显示屏尺寸 | 26.4 cm（10.4英寸） （对角线） |
| 分辨率 | 800 x 600像素 |
| 亮度 | 700 cd/m2 |
| 颜色数量 | 1千6百万 |
| 类型 | 薄膜晶体管液晶显示屏（TFT LCD） |
| 电源 | |
| 电池类型 | 智能锂离子电池 |
| 电池数量 | 1节或2节电池（电池舱内可容纳两个热插拔电池） |
| 电池供电时间 | 使用两节电池，最少7小时 |
| 环境指标 | |
| 工作温度范围 |
-10 °C～45 °C （14 ºF～113 ºF） |
| 存储温度范围 |
-20 °C～60 °C（-4 ºF～140 ºF），带电池 -20 °C～70 °C，不带电池 |
| 相对湿度 | 45 °C无冷凝条件下，******相对湿度为70 %。 |
| 侵入保护评级 | 设计符合IP66评级 |
| 防撞击评级 | 通过MIL-STD-810G 516.6的坠落测试 |
| MX2模块的兼容性 | |
| MXU 4.1R8及更新版本 | OMNI-M2-PA32128PR |
| MXU 4.0及更新版本 | OMNI-M2-PA1664 |
| OMNI-M2-PA16128 | |
| OMNI-M2-PA32128 | |
| OMNI-M2-UT-2CH | |
| MXU 3.1 | OMNI-M-UT-8CH |
| MXU的所有版本 | OMNI-M-PA1664 |
| OMNI-M-PA16128 | |
| OMNI-M-PA32128 | |
| OMNI-M-PA32128PR | |
| OMNI-M-PA3232 (200 V) | |
| MXU-M 3.1及更早版本 | OMNI-M-PA1664M |
| 一般规格 | |
|
外型尺寸 （宽 x 高 x 厚） |
226 mm x 183 mm x 40 mm （8.9 in. x 7.2 in. x 1.6 in.） |
| 重量 | 1.6 kg（3.5 lb） |
| 接口 |
1个相控阵接口： Olympus PA接口 2个UT接口： LEMO 00 |
| 聚焦法则数量 | 256个 |
| 探头识别 | 自动探头识别 |
| 脉冲发生器/接收器 | |
| 孔径 | 32个晶片* |
| 晶片数量 | 128个晶片* |
| 脉冲发生器 | PA通道 | UT通道 |
| 电压 | 40 V、80 V、115 V | 95 V、175 V、340 V |
| 脉冲宽度 | 30 ns～500 ns可调，分辨率为2.5 ns。 | 30 ns ～ 1000 ns范围内可调， 分辨率为2.5 ns。 |
| 脉冲形状 | 负方波 | 负方波 |
| 输出阻抗 | < 25 Ω | < 30 Ω |
| 接收器 | PA通道 | UT通道 |
| 增益 | 0 dB～80 dB，******输入信号为550 mVp-p（满屏高） | 0 dB～120 dB，******输入信号为34.5 Vp-p（满屏高） |
| 输入阻抗 | 65 Ω |
脉冲回波模式：60 Ω 脉冲发送接收模式：50 Ω |
| 系统带宽 | 0.6 MHz～18 MHz（–3 dB） | 0.25 MHz～28 MHz（–3 dB） |
| 声束形成 | |
| 扫查类型 | 扇形和线性 |
| 组数量 | 最多8个 |
| 数据采集 | |
| 数字化频率 | 100 MHz |
| ******脉冲速率 | 高达10 kHz（C扫描） |
| 数据处理 | PA通道 | UT通道 |
| 数据点数 | 最多8192个 | |
| 实时平均 | 2, 4, 8, 16 | 2, 4, 8, 16, 32, 64 |
| 检波 | 射频、全波、正半波和负半波 | |
| 滤波 | 3个低通、3个带通、5个高通滤波器 | 3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器） |
| 视频滤波 | 平滑（根据探头频率范围调节） | |
| 数据显示 | |
| A扫描刷新率 | 实时： 60 Hz |
| 数据同步 | |
| 根据内部时钟 | 1 Hz～10 kHz |
| 根据编码器 | 双轴： 1步～65536步 |
| 可编程的时间校正增益（TCG） | |
| 点数 | 32个： 每个聚焦法则有一条TCG曲线。 |
| 报警 | |
| 报警数量 | 3个 |
| 条件 | 闸门的任意逻辑组合 |
| 模拟输出 | 2 |
